Tutorial

Ce chapitre présente les mécanismes de scripting du Beholder permettant de modifier le comportement des équipements et de l’application. Il couvre la création des Workspaces, des Controllers, les différents types de scripts disponibles ainsi que leur mode d’association aux équipements.

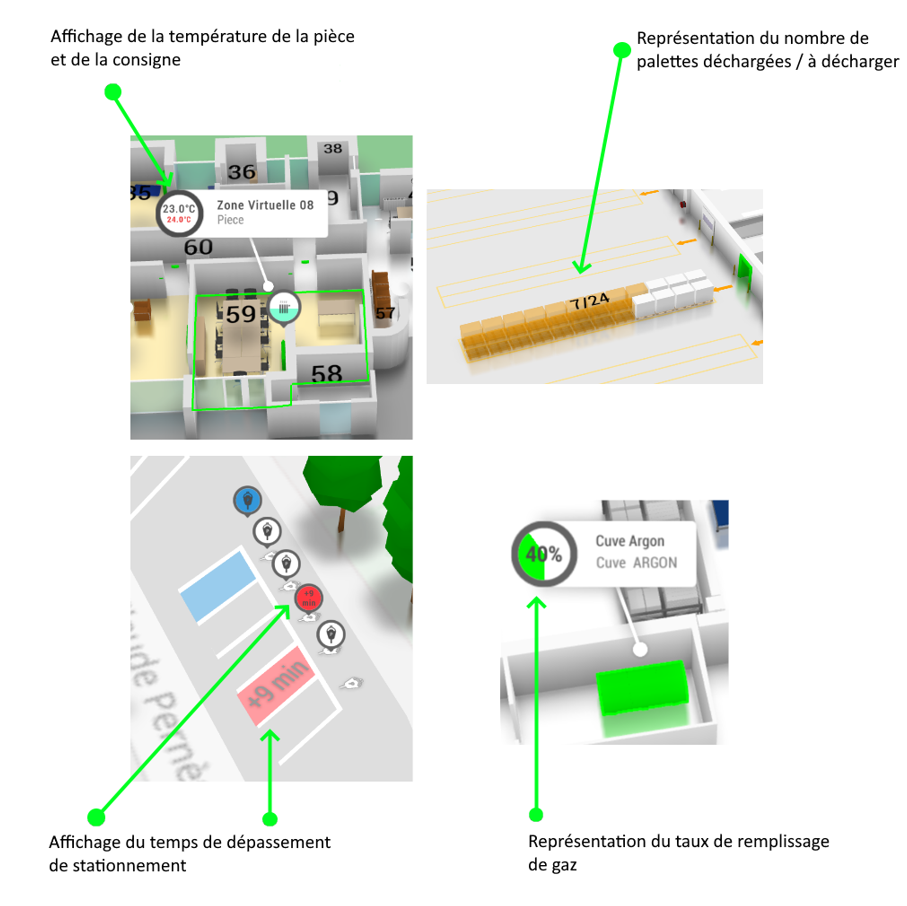

Le Scripting est un moyen puissant, simple et particulièrement efficace pour modifier le comportement du Beholder.

Changer le comportement des équipements en réponse aux données récupérées depuis le réseau, modifier l'interface utilisateur pour simplifier les actions de vos utilisateurs, accéder à des API ou réaliser des traitements ? Le Scripting est une réponse adéquate à tout type d'évolution du Beholder sans demander à vos utilisateurs de mettre à jours leurs outils.

Dans cet article nous allons aborder :

• La création d’un Workspace
• La création d’un Controller
• Les controllers de paramétrage
• Les controllers de scripting d’équipements
• Les controllers de scripting applicatifs
• Les controllers de traduction

Création d’un Workspace

Les Workspaces représentent un ensemble de Controllers qui vont agir sur l'ergonomie et la représentation des données. Ils sont notamment utilisés majoritairement pour définir différents profils accédant à l’application ou différentes applications tout simplement.

Les utilisateurs peuvent avoir accès à un ou plusieurs Workspaces, cependant au lancement du Beholder, un seul Workspace sera actif pendant la session.

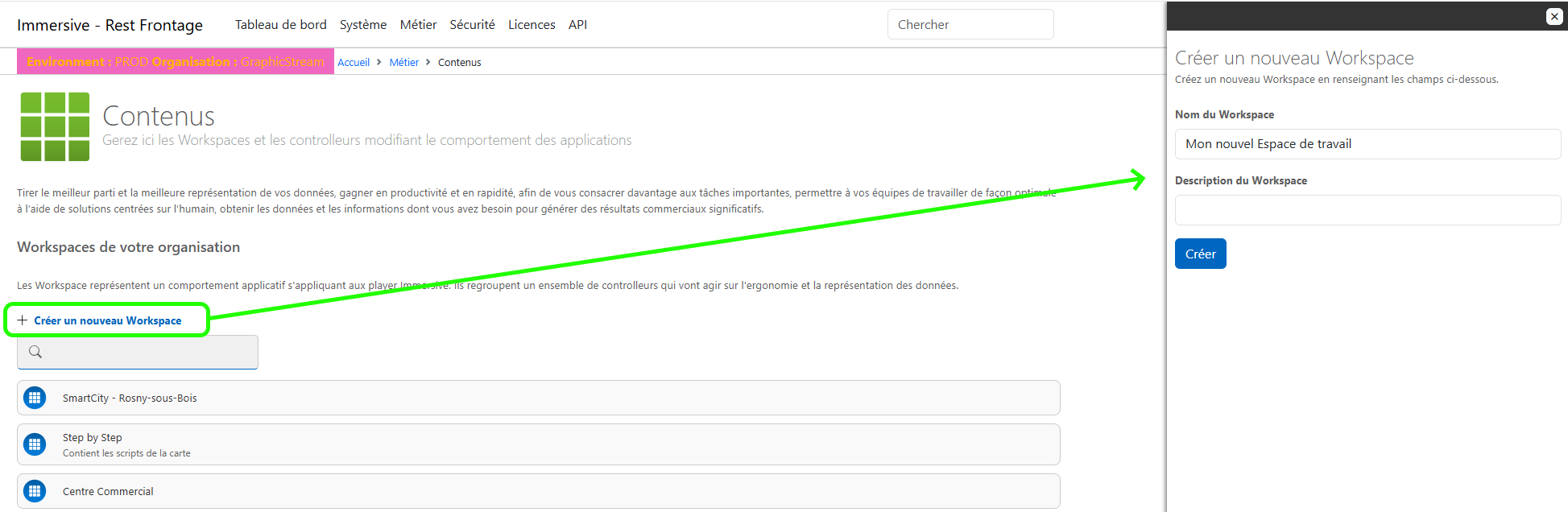

Pour créer un nouveau Worspace, cliquer sur Créer un nouveau Workspace. Le panneau de création du Worspace s’ouvre sur la droite de l’interface, rentrez son nom, sa description (facultatif) et validez la création.

Une fois le Workspace créé, il apparait maintenant dans la liste des Workspaces de votre l’environnement. Il suffit de cliquer sur un des Workspace pour accéder à sa fiche détaillée.

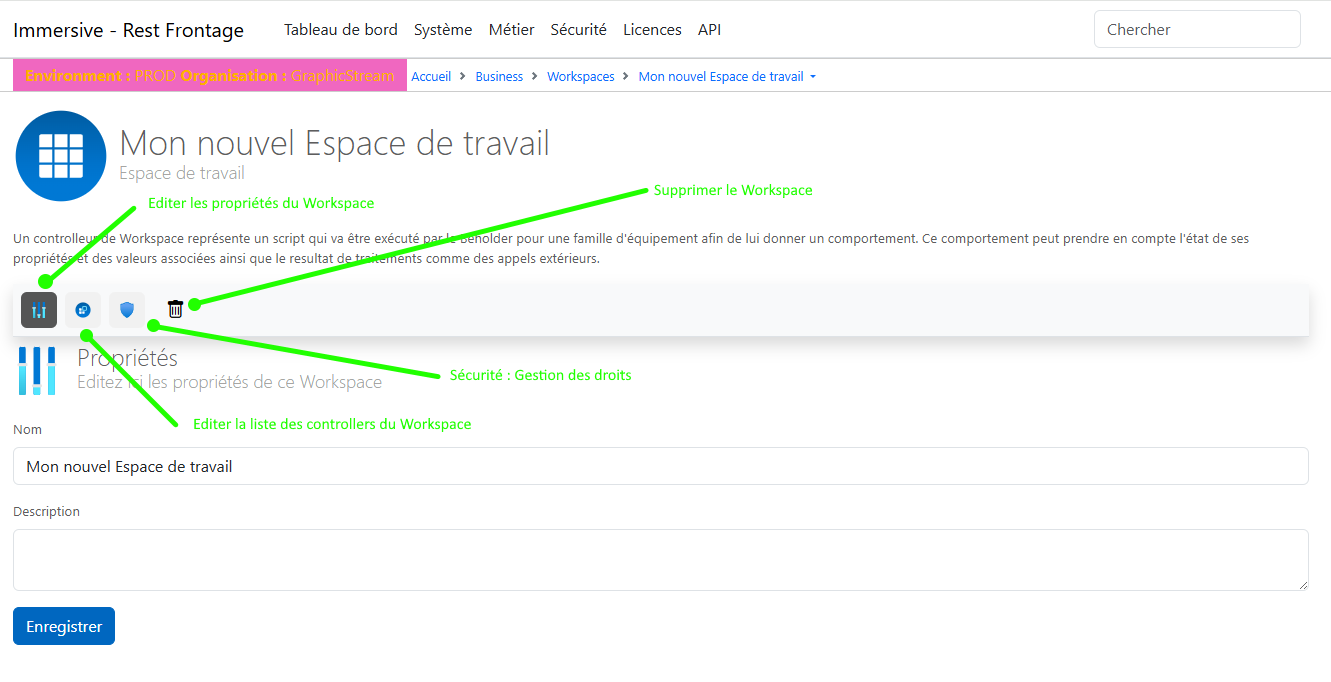

Les différentes sous parties de la fiche d’un Workspace permettent :

• L’édition des propriétés du Workspace
• L’accès à la liste des controllers associés au Workspace, avec la possibilité d’ajouter ou supprimer un lien
• L’édition des droits de sécurité du Workspace pour autoriser son accès à un groupe d’utilisateurs.
• La suppression du Workspace

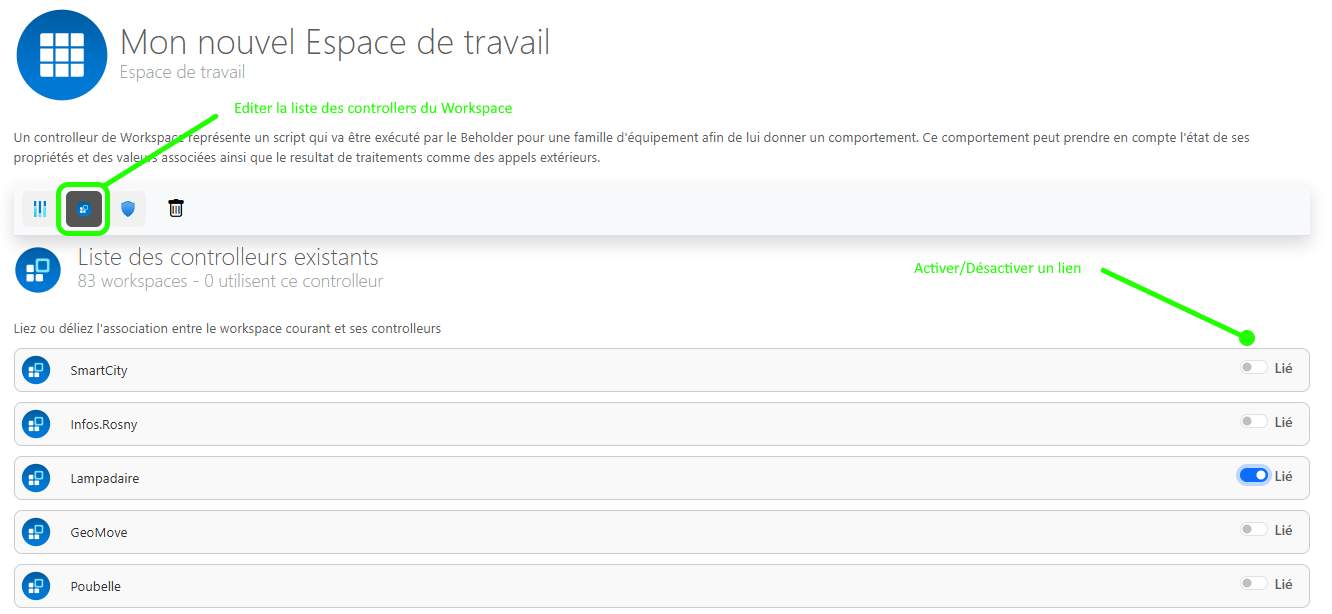

Afin d’associer un Controller au Workspace, cliquer sur « Editer la liste des controllers du Workspace » et cliquer sur le toggle button de lien sur la ligne du Controller. Dans l’exemple suivant, seul le Controller « Lampadaire » sera actif.

Création d’un Controller

Un Controller représente un script qui va être exécuté par le Beholder. Il existe différents types de controllers qui seront interprétés différemment, avec chacun un objectif précis.

Actuellement les différents types de Controller sont :

• Les controllers de paramétrage
  • Utilisation : Configuration des paramètres du beholder au lancement.
  • Prefix : Infos.
  • Format : JSON
  • Règle d’importation : non utilisée
• Les controllers de scripting d’équipements
  • Utilisation : Scripting d’un ou plusieurs équipements.
  • Prefix : aucun
  • Format : Javascript
  • Règle d’importation : Nom d’une famille d’équipement, ou $(Nom d’un handle)
• Les controllers de scripting applicatifs
  • Utilisation : Scripting du beholder dans sa globalité sans lien avec un équipement.
  • Prefix : App.
  • Format : Javascript
  • Règle d’importation : non utilisée
• Les controllers de localisation
  • Utilisation : Ajout de clefs de traduction au système de localisation.
  • Prefix : Translation.
  • Format : Texte
  • Règle d’importation : la langue associée (exemple fr-FR)

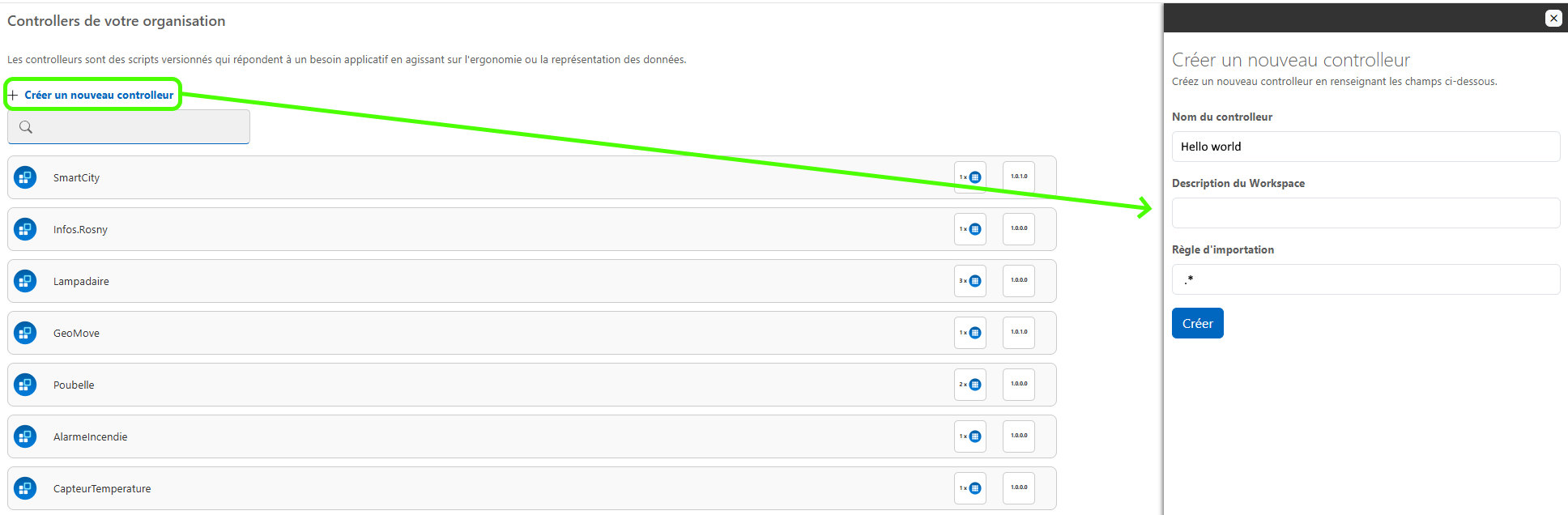

Pour créer un nouveau Controller, cliquer sur « Créer un nouveau Controller ». Le panneau de création du Controller s’ouvre sur la droite de l’interface, rentrez son nom, une description (facultative), la règle d’import et validez la création.

La règle d’importation dépend du type de controller, se référer aux différents tutoriaux décrivant chaque type de controller pour savoir quelles règles appliquer en fonction de chaque cas.

Une fois le Controller créé, il apparait maintenant dans la liste des Controllers de votre l’environnement. Il suffit de cliquer sur un des Controller pour accéder à sa fiche détaillée.

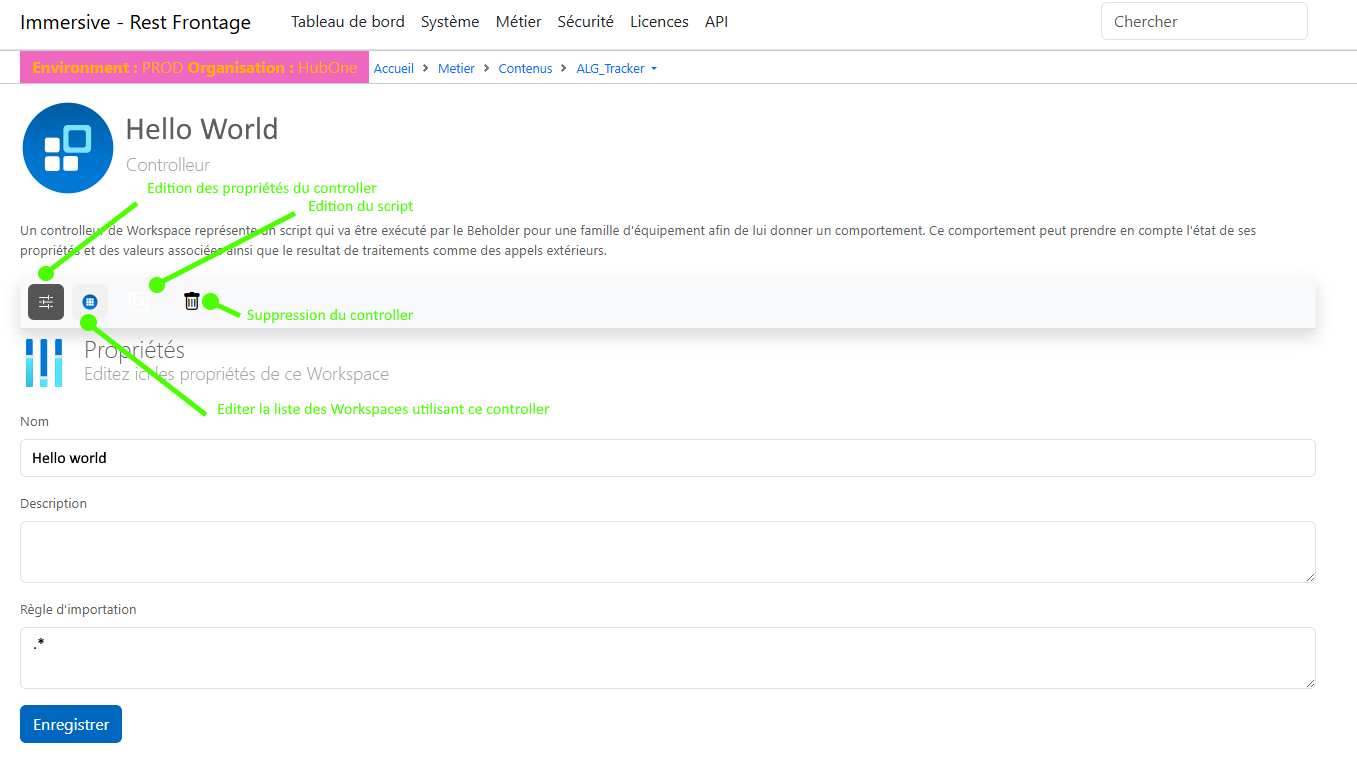

Les différentes sous parties de la fiche d’un Controller permettent :

• L’édition des propriétés du Controller
• L’accès à la liste des Workspaces utilisant ce Controller, avec la possibilité d’ajouter ou supprimer un lien
• L’édition du script associé au controller
• La suppression du Controller

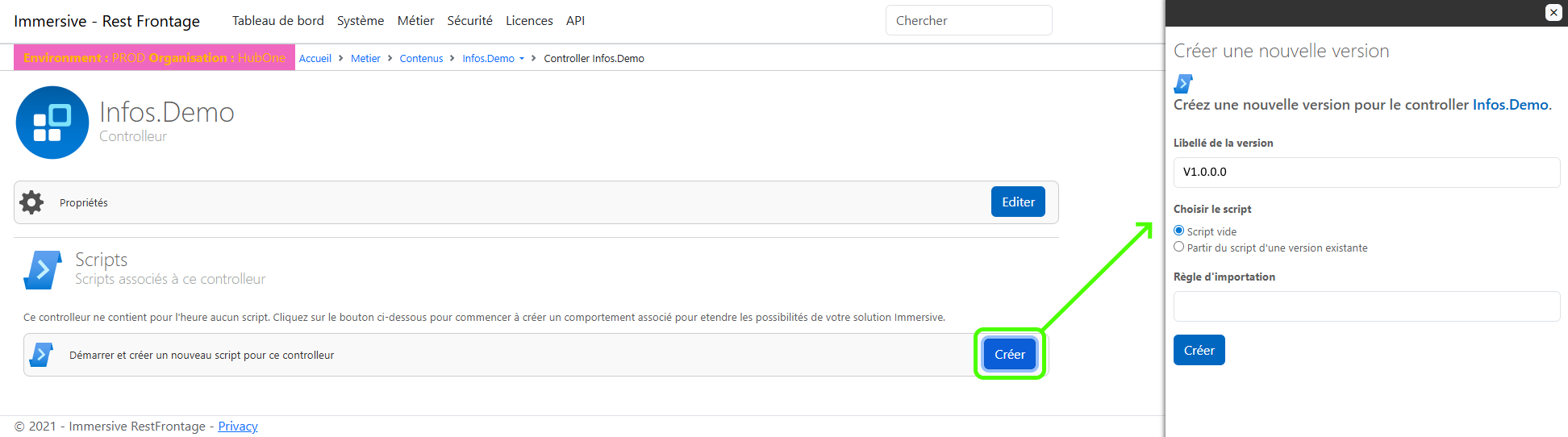

Pour créer la première version d’un script, cliquer sur « Edition du script » puis « Créer » et rentrez un numéro de version. Il n’est pas nécessaire de rentrer une nouvelle règle d’importation, la règle d’importation générale au Controller est utilisée si elle n’est pas surchargée dans la version de son script.

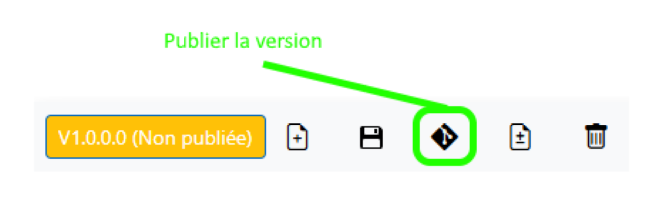

Dans le cas où le Controller n’a aucune version active, ou si la version éditée n’est pas la version courante, il suffit de cliquer sur le bouton « Publier cette version » pour l’affecter en tant que version active.

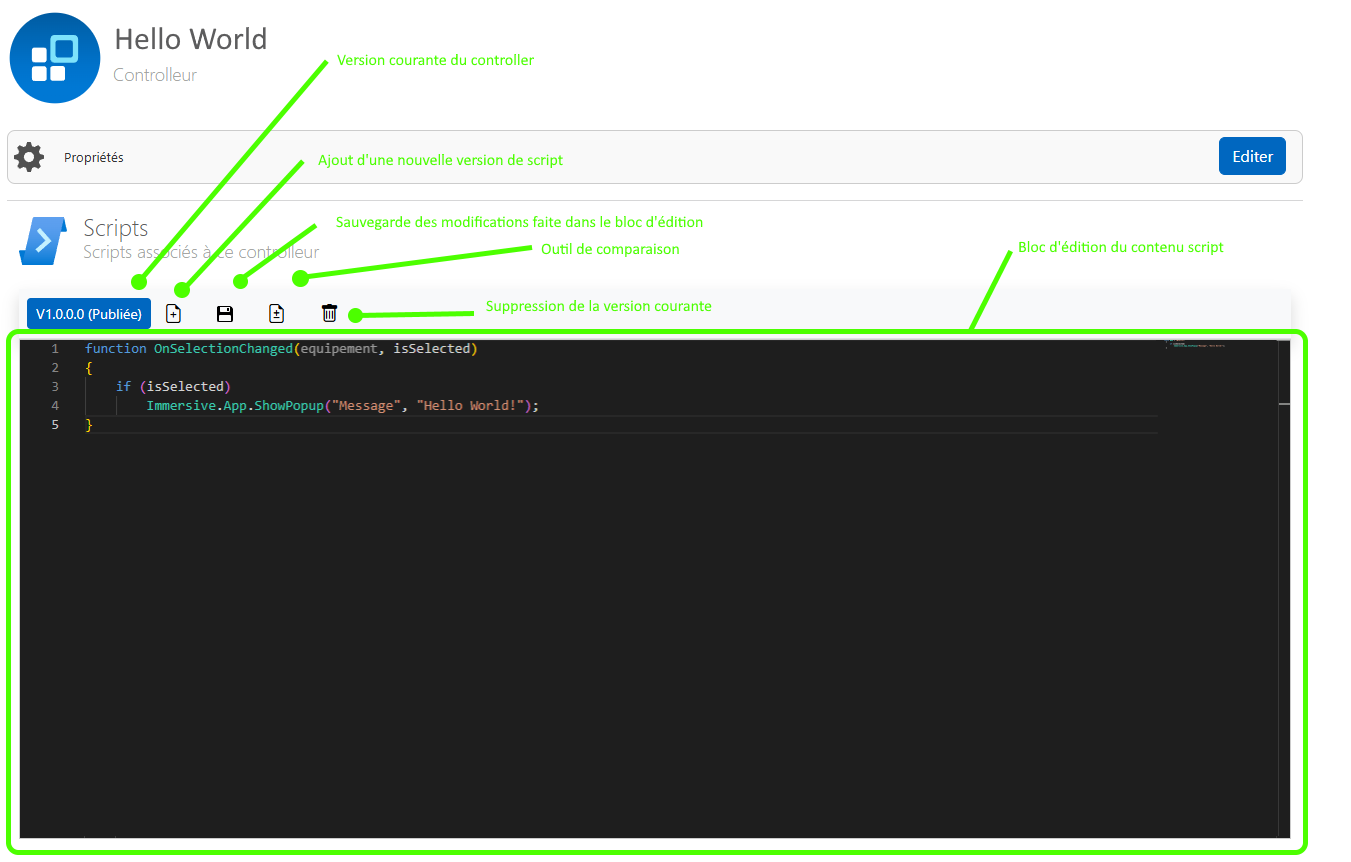

Le contenu du script peut être édité dans le bloc d’édition, et sauvegarder en utilisant le bouton « Sauvegarder ». Au prochain lancement du Beholder, les changements appliqués au script seront effectifs si la version est publiée et que le Controller est lié au Workspace que vous lancez.

Les controllers de paramétrage

Un controller de type paramétrage sert à configurer les paramètres du Beholder à son lancement. Les paramètres peuvent par exemple permettre de configurer la carte à charger, le scope à charger, l’adresse du serveur données (Hub).

Le contenu du script d’un controller de paramètre doit être au format JSON, associant une clef de paramétrage et sa valeur.

Exemple d’un controller de paramétrage qui configure le beholder pour charger la carte portant le nom Copro, son scope associé et qui modifie le titre de l’application :

{
    "DefaultMapName" : "Copro",
    "Supervision.ScopeName" : "MyBuilding",
    "Supervision.TitleName" : "Formation by Graphicstream"
}

Les paramètres les plus couramment utilisés dans les Controllers, sont les suivants :

• DefaultMapName : Le nom de la carte à charger.
• DefaultLevelName : Le nom du niveau à mettre en avant au lancement.
• Supervision.ScopeName : Le ou les noms de scopes à charger. Pour charger plusieurs scopes, il faut les séparer par une virgule « , ».
• Supervision.TitleName : Le titre du Beholder affiché dans la barre de titre.
• Supervision.HubAddress : L’url de connexion au Hub.
• Supervision.UpdatesPeriod : La fréquence d’update des appels au Hub. (par défaut 2 sec)

Les controllers de scripting d’équipement (Javascript)

Un controller de scripting d’équipement correspond à un script Javascript qui est exécuté pour tous les équipements qu’il contrôle à chaque fois qu’un évènement se produit.

Pour pouvoir associer un script de comportement à un équipement, il existe plusieurs règles qui peuvent être configurer dans la règle d’importation du script.

Associer un script à une famille d’équipement

La façon la plus simple d’associer un script à tous les équipements d’une famille, est de simplement mettre le nom de la famille dans la règle d’import.

Dans l’exemple suivant, on crée un script pour customiser le comportement de tous les équipements appartenant à la famille « Lampadaire ».

Associer un script à plusieurs familles d’équipement

Dans le cas où on souhaite que le script s’applique à plusieurs familles d’équipements, il est possible de séparer les différents noms de famille par le caractère « | ».

Dans l’exemple suivant, on crée un script pour personnaliser le comportement de tous les équipements appartenant à la famille « Lampadaire » ou « Capteur de température ».

Associer un script à l’ensemble des équipements

Dans certain cas, on souhaite qu’un script s’exécute pour tous les équipements, il suffit de rentrer comme règle d’importation : « .* ».

Associer un script aux équipements possédant une variable donnée

Très utile pour de la création de scripts générique, il est possible qu’un script s’exécute seulement pour les équipements qui possèdent une variable. Pour cela, il suffit d’entourer le nom d’une variable par « $( ) ».

Dans l’exemple suivant, le script de documentation ne s’exécutera que pour les équipements qui possèdent une variable dont le nom est « Documentation Url ». Ainsi, le script pourrait rajouter un bouton pour ouvrir la documentation, et utiliser la valeur de la variable « Documentation Url » pour ouvrir la bonne documentation.

Voici un exemple de script qui affiche un message lorsqu’on sélectionne un équipement :

// Affichage d'un message sous forme de popup lorsqu'un équipement est sélectionné
function OnSelectionChanged(equipement, isSelected)
{
  if (isSelected)
  {
    Immersive.App.ShowPopup("Message", " Hello World ! ");
  }
}
